国产全兼容AD5700-LHE2700：集成精密振荡器的低功耗HART调制解调器

产品介绍

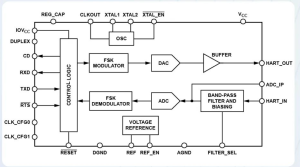

LHE2700/LHE2700-1均为单芯片解决方案，设计用于 HARTFSK 半双工调制解调器，符合 HART 物理层要求。器件集成所有必要的滤波、信号检测、调制、解调和信号生成功能，因此所需外部元件极妙。
LHE2700-1上集成0.5%精密振荡器，可极大节省电路板空间，因此非常适合主机和从机配置下的线路供电应用。LHE2700/LHE2700-1的最大电源功耗为115uA，因此是低功耗环路供电型应用的极佳选择，发射波形为相位连续1200Hz和2200Hz正弦波。LHE2700/LHE2700-1内置精密载波检测电路，采用标准 UART 接口。

产品特性
. HART 兼容完全集成 FSK 调制解调器
.1200Hz和2200Hz正弦偏移频率
．接收模式下的电源电流：115uA（最大值）
．适合本安型应用
.集成接收带通滤波器
-所需外部元件极少
．针对各种系统配置进行时钟优化
﹣超低功耗晶振（最大值为40uA)
-外部 CMOS 时钟源
﹣精密内部振荡器
．缓冲 HART 输出﹣﹣额外驱动能力
.8kV HBM ESD 额定值
．电源
- VCC :2.7V至5.5V
- IOVCC :1.71V至5.5V
．工作温度范围：-40℃至＋125℃
.4mm x 4mm QFN 封装
．兼容 HART 物理层
. UART 接口
