基于小华HC32F448系列新品的工业控制应用

基于小华HC32F448系列产品的工业控制应用

小华HC32F448系列新品是一款高算力、模拟特性丰富、集成电机专有Timer的MCU，是空调室外机双电机控制、低压变频器驱动、步进电机驱动、工业伺服编码器以及通用市场等应用领域的微控制器。

产品特点：

采用ARM Cortex-M4内核，Vcc为1.8 ~ 3.6V，200MHz主频，内置256KB Flash，68KB SRAM，内部集成PLL，3个12-bit 2.5MSPS SAR ADC，2*12-bit DAC，6*U(S)ART、3*SPI、2*I2C、2*CAN等外设（如图1）。

封装：QFN32/QFN48/LQFP48/LQFP64/LQFP80五种。

HC32F448系列产品框图

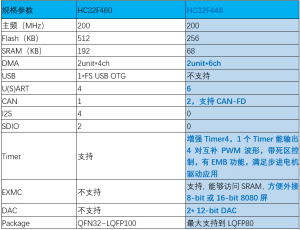

HC32F460与HC32F448 产品对比表：

电机控制，是工业控制的核心领域。典型的电机控制主要由电流环、速度环、位置环、功率单元，位置和速度检测控制单元，主控和通讯部分等组成。

HC32F448在算力、Timer、模拟外设等方面做了专门的设计，主要特性如下：

.高性能CPU，配合多主机并发总线架构，实现高算力（250 DMIPS）和高效数据处理能力

.3个步进电机驱动专用Timer，一个Timer可以输出4对互补PWM波形，具备硬件死区功能

.通过TimerA组合，输入正交编码器信号，同时实现时间捕获和计数功能，做到硬件同步时间和计数，满足NT法计数，便于变频器和步进电机的闭环控制

.丰富模拟外设，3 个12-bit 2.5MSPS ADC Units（支持过采样和多重Buffer功能），2个12-bit DAC（可对外输出），4 个独立电压比较器（CMP）6*U(S)ART，2*CAN，满足多路U(S)ART和CAN的应用

.高可靠性，宽温度范围（-40~105°C），满足复杂工业环境应用



市场应用:

HC32F448系列产品除延续F460空调室外机双电机控制市场应用之外，主要面向低压变频器电机控制、步进电机驱动、工业伺服编码器等入门工业控制垂直细分应用。同时，也适用于256KB/128KB Flash配置的这类量大且种类繁多的大众市场。

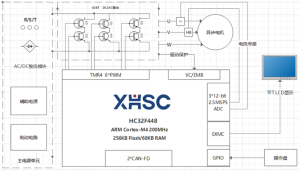

HC32F448在低压变频器上的应用，是一个380V输入，三相全桥的拓扑结构。

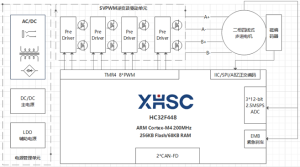

HC32F448在工业步进电机驱动的应用，是一个220V输入，四路半桥拓扑结构。
