小华电机专用MCU HC32M140

HC32M140的关键特性
HC32M140系列是专门针对电机控制设计的一款芯片。芯片使用Cortex-M0+内核的32位控制器，最高工作频率48MHz。内置1路12位ADC(1Msps)，2路高性能运算放大器，1路电压比较器，1路高级PWM定时器(适用三相电机控制)。
应用场景
• 风机：空调外风机、风扇、抽油烟机、高速风筒等• 压缩机：冰箱压缩机、车载空调压缩机等• 水泵

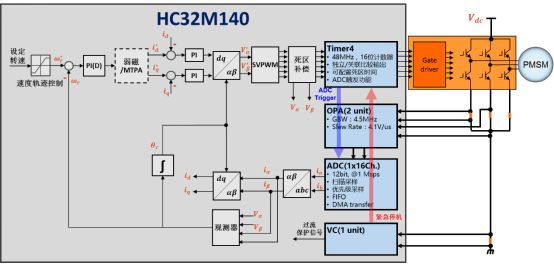

控制框图

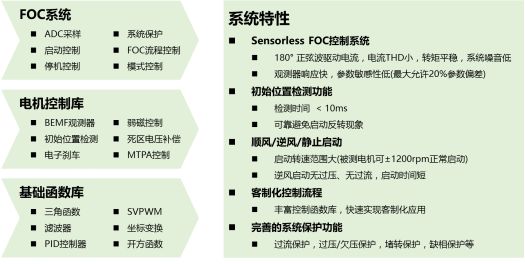

系统特性
系统采用了无传感器的FOC控制系统，适用于三相永磁同步电机的驱动，支持速度控制、功率控制、转矩控制等多种控制模式。图片
系统保护
系统集成了硬件过流保护、过欠压保护、峰值过流保护、均方根过流保护、电机缺相保护，堵转保护等丰富的保护功能。通过灵活的参数配置，用户可依据产品需求调整保护阈值、保护灵敏度、和故障恢复时间，确保系统稳定、可靠的运行。
小结
HC32M140是华大半导体的一款专用电机控制芯片，采用内置的运算放大器和电压比较器，用户可以进一步降低BOM成本，减小PCBA面积。同时，华大半导体也提供了PMSM的无传感器FOC控制套件，通过灵活的参数配置，用户可快速导入产品，缩短产品的开发周期。
